Ein Schloss für alle Transport- und Förderaufgaben mit der Rundstahlkette/Gliederkette
Das neue Universelle Kettenschloss UKS ist in Kombination mit der Rundstahlkette/Gliederkette vielseitig in der Fördertechnik einsetzbar und ersetzt hierdurch die Kettenschlösser RSP, VK und FL. Dies bedeutet für Sie weniger Lagerkosten und eine Reduzierung Ihrer Gesamtbetriebskosten. Die einfache und schnelle Montage durch eine einzelne Person verringert deutlich Ausfallzeiten, die bei der Installation oder bei einer Reparatur aller Arten von Förderern entstehen. Die Einsatzhärte des UKS Kettenschlosses entspricht den Qualitäten R80 bis R160. Die erhöhten Zahnquerschnitte (und die Teilung des Querschnitts der Verbindungszähne) dienen dabei zu einer sicheren Kraftübertragung. Um Beschädigungen beim Überfahren der Zahnräder zu vermeiden, wurde die Schlossform der Kettengliedbreite angepasst.
Einsatzgebiete & Vorteile des Kettenschloss UKS
Einsatzgebiete
- Vertikalförderer (z. B. Elevatoren / Becherwerke)
- Horizontale Förderer (z. B. Kratzförderer zum Entaschen oder für andere Anwendungen)
- Für den Mehrzweckeinsatz in Rundstahlketten
- Anstelle des viereckigen Schlosses VK, des raumsparenden Schlosses RSP und des Flachschlosses FL
- Taschenräder und Kettenräder
Vorteile
- Einfache und schnelle Montage durch eine Person
- Einsatzhärte entspricht den Qualitäten R80-R160
- Passt für RUD-Taschen- und Kettenräder
- Verbessertes Design der Zähne zur Vermeidung von Brüchen
- Das Beachten eines Anzugsmoments ist nicht mehr erforderlich
- Ein Verbinder für alle Transportaufgaben mit Rundstahlketten/Gliederketten in der Fördertechnik→ Dies bedeutet weniger Lagerhaltung & weniger Bestellnummern im Einkauf
- Einfachere und schnellere Installation → Dies bedeutet weniger Ausfallzeiten bei der Installation und Reparatur aller Arten von Förderern
- Keine verbindliche Montagerichtung, da das Universelle Kettenschloss UKS über Taschen- und Kettenräder läuft
- Reduziert Ihre Gesamtbetriebskosten

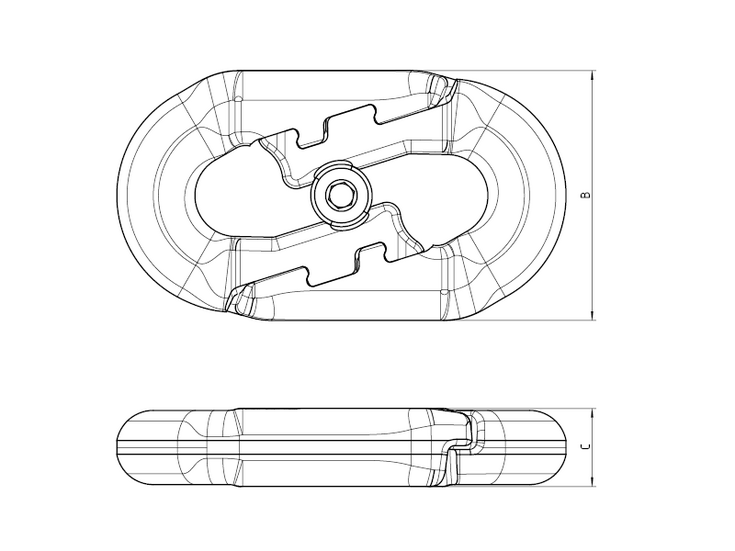

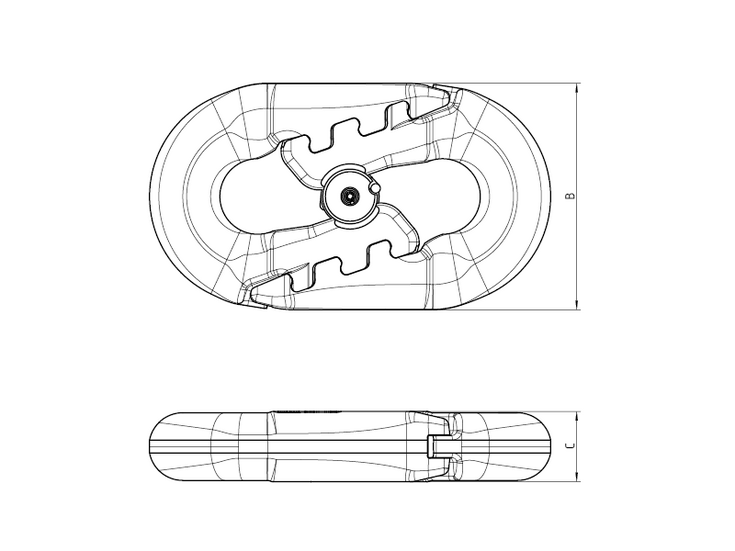

Technische Daten
|
Kette dxt in mm |
Sachnummer |
B |
C |
kg/Stück |
ersetzt VK |
ersetzt RSP |
ersetzt FL |
|
|---|---|---|---|---|---|---|---|---|
|
14 x 50 |
7909021 |
48 |
14 |
0,26 |
54970 |
5300 |
2 Zähne |
|
|
16x64 / 18x64 |
7909532 |
57 |
17 |
0,46 |
61326 |
57947 / 52694 |
2 Zähne |
|
|
19 x 75 |
7910081 |
64 |
20 |
0,70 |
55021 |
55196 |
2 Zähne |
|
|
22x86 |
7914777 |
74 |
23 |
1,10 |
55035 |
55578 |
3 Zähne |
|
|
26x100 |
7913639 |
87 |
27 |
1,78 |
51487 |
62113 |
3 Zähne |
|
|
30x120 |
7914240 |
102 |
30 |
2,78 |
60551 |
53280 |
3 Zähne |
|
|
34x136 |
7914769 |
113 |
35 |
4,00 |
7991616 |
55357 |
3 Zähne |
Montageanleitung
RUD Fördertechnik - Anlagen & Maschinenbau
RUD Fördertechnik - Anlagen & Maschinenbau bieten Ihnen eine Vielzahl von Systemen, Anlagen und Lösungen für Ihren Einsatzfall.
Bevorzugt auf Basis der Rundstahlkette als Zugmittel konstruieren und fertigen wir Elevatoren, Stetigförderer, Kettenförderer, Becherwerke oder Kratzkettenförderer. Wenn es der Bedarf erfordert setzen wir auch Laschenketten und Gurte ein.
Unsere Ingenieure verfügen über ein breites Hintergrundwissen und unterstützen Sie als kompetenter Partner bei der Lösung Ihrer individuellen Förderaufgabe. Auf Wunsch besucht Sie der RUD Service vor Ort und unterstützt Sie bei der Montage, bei Umbau oder Wartung Ihrer Anlage / Maschine.
